Izyfan (diam 152)
Der leise und qualitativ hochwertige Deckenventilator.
Mit Kugelgelenk, 12 bis 25 cm unter den Schaufeln (je nach Schaft)
Leistungsstark & wirtschaftlich
Der geräuscharme und energiesparende Deckenventilator mit ausgezeichneter Luftgeschwindigkeit dank der profilierten Flügel und des integrierten Kugelgelenks*.
Sehr hoher Luftdurchsatz :
- Profilierte ABS-Blätter mit einem Durchmesser von 152cm, die eine Bodenfläche zwischen 12 und 13m2 abdecken können.
- Luftdurchsatz von 13.226 m3/Std.
- Integriertes Kugelgelenk ermöglicht eine Verbesserung der Luftgeschwindigkeit unter seinem Umfang um +/- 20%.
- Energieeffizienz: 360 bis 1370 W/m3h
Bürstenloser DC-Motor (Brushless) :
- Der DC-Motor ermöglicht eine Umkehr der Drehrichtung der Rotorblätter und somit einen Betrieb im Winterkomfort (Destratifizierung).
- Der DC-Motor ist bürstenlos und sorgt dafür, dass der Geräuschpegel des Luftumwälzers niedrig bleibt.
Wirtschaftlich :
Die Leistung des Izyfan ermöglicht es, die Anzahl der Luftdüsen auf kleinere Luftdüsen mit einem Durchmesser von 90, 120, 132 cm zu beschränken. Ideal für öffentliche Gebäude oder Schulen.
*Das Kugelgelenk ermöglicht es, die Neigung bei Bedarf zu korrigieren (schräge Decke). 12 cm und 25 cm lange Stangen sind Standard.

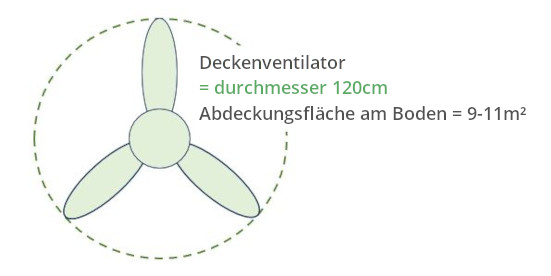

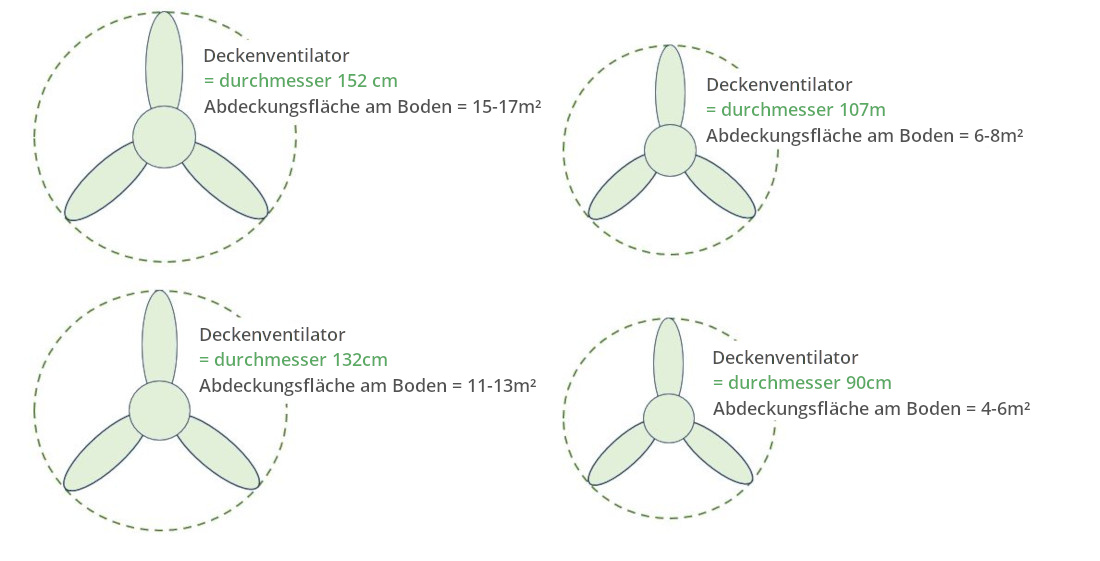

Einfluss der Blattgröße
| (Samarat) | (Izyfan) | |||
| Durchmesser der Blätter | 90 cm | 122 cm | 132 cm | 152 cm |
| Beeinflussende Fläche | 4,94 m2 | 8,69 m2 | 10,18 m2 | 13,5 m2 |
Drehrichtung
Die Umkehrung der Drehrichtung ist natürlich möglich (DC-Motor), um die Vorteile des Deckenventilators im Sommerkomfortmodus (Kühlung) und im Winterkomfortmodus (Abgabe der an der Decke gespeicherten Wärme) zu nutzen.
Krippe mit Izyfan
Klassenzimmer mit Izyfan Luftumwälzern
Izyfan Luftumwälzer im Dienstleistungssektor
Schulgruppe in Castillon du Gard
Technische Daten
Höhe: 30 cm
Durchmesser: 90 / 107 / 132 / 152 cm
Materialien der Rotorblätter :
– ABS (Acrylnitril-Butadien-Styrol) in Durchmesser 90 / 107 / 132 / 152 cm.
– Helles oder dunkles Holz im Durchmesser 1320 mm
Gewicht: 5,8 kg
Motor: DC (Gleichstrom) Brushless (bürstenlos)
Farbe: matt weiß
Led-Licht: optional
Umluftvolumen: 13.226 m3/ Std.
Energieeffizienz: 360 bis 1370 W/m3h
Stromverbrauch: von 5,4 bis 36,7 Watt (bei max. Geschwindigkeit).
Fernbedienung*: RF 6 Geschwindigkeiten
Lautstärke: von 31,6 bis 42.9 db (Schallleistung)
Energieeffizienz: von 360,38 bis 1370,2 m3/WStd
Garantie (Teile): lebenslang
*Räume mit mehreren Deckenventilatoren (falls zutreffend) :
Um eine gute Synchronisation der Fernbedienungen zu ermöglichen, muss jeder Raum mit mehreren Ventilatoren entweder mit einem Leistungsschalter, einer Sicherung, einem Schalter oder einer Abzweigdose ausgestattet sein, die allen Ventilatoren in diesem Raum gewidmet ist.
RF-Fernbedienungen
Standard-Fernbedienung
Optionale Wandfernbedienung (Batterien oder 220 Volt)
- Bis zu 6 Ventilatoren können mit einer Fernbedienung gesteuert werden, bei einer maximalen Fläche von 50m2 . Bei mehr als 50m2 und / oder 6 Luftumwälzern empfiehlt es sich, eine zweite Fernbedienung zu wählen.
- 2 Fernbedienungen pro Ventilator möglich
- Servo an einen Lichtschalter möglich (Speicherung der zuletzt gewählten Geschwindigkeit)
LED-Licht als Option
Stangenlänge in Abhängigkeit von der Deckenhöhe
Es besteht die Möglichkeit, 2 Stängellängen 12 & 25 cm zu erhalten.
- Kurz 12 cm für niedrige Decken (Dicke unter den Blättern 23 cm).
- Durchschnittlich 25 cm bei höheren oder schrägen Decken (Dicke unter den Blättern 23 cm).
Andere Stangenlängen sind erhältlich (optional) :
- 30 bis 40 cm ausziehbar und neigbar.
- 20 bis 30 cm ausziehbar und nicht neigbar.
- 30 bis 40 cm ausziehbar und nicht neigbar.
- 40 bis 60 cm ausziehbar und nicht neigbar.
- 60 bis 90 cm ausziehbar und nicht neigbar.
- 90 bis 110 cm ausziehbar und nicht neigbar.
In der RE2020 aufgewertet
Deckenventilatoren sind eine einfache und kostengünstige Möglichkeit, das Unbehagen im Sommer zu reduzieren. Sie werden in der RE2020 stark aufgewertet (Sommerkomfort).
In den Zonen H3 und H2D sind Luftumwälzer fast unumgänglich, damit das Gebäude die RE2020-Zertifizierung erhält.
Empfehlungen aus dem BRISE-Bericht (Seite 59) zu den technischen Daten eines Deckenventilators/ Luftumwälzers
Auszug aus dem BRISE-Bericht
„Um die Gesamtleistung von Deckenluftumwälzern (DLU) und ihre Haltbarkeit zu gewährleisten, sollte ihre Auswahl gleichzeitig die gängigen Anforderungen für kleine Modelle (Durchmesser unter 1,80 m) erfüllen:
- Durchmesser von mindestens 132 cm
- mindestens 3 Betriebsgeschwindigkeiten (DC-Deckenluftumwälzer haben in der Regel 5 oder 6 Geschwindigkeiten)
- Maximale Motorleistung ≤ 70W für AC-Deckenluftumwälzer-Modelle und ≤ 30 W für DC-Modelle (DC-Motoren sind natürlich zu bevorzugen) für Modelle mit einem Durchmesser von ≤ 180 cm. Bei größeren Durchmessern muss nur das Effizienzkriterium in Wh/m3 erfüllt werden;
- Abgerufene Leistung bei Stillstand < 0,2W;
- Sorgfältige Planung (siehe Teil 7 und 9) der Luftumwälzer unter Berücksichtigung der verschiedenen Auflagen, von denen wir hier einige wesentliche Punkte in Erinnerung rufen möchten:
- Aufstellung in einem Abstand zur Decke (freie Höhe), der den Empfehlungen des Herstellers entspricht. Diese freie Höhe muss den Flügeln einen Raum bieten, der eine effiziente Luftansaugung oberhalb der Rotationsebene ermöglicht, d. h. eine Strömung mit geringen Druckverlusten und ohne Turbulenzen und somit ein starkes Abwärtsblasen. Diese freie Höhe beträgt in der Regel 30 cm bei Deckenventilatoren mit kleinem oder mittlerem Durchmesser (weniger als 1,60 m) (Anmerkung der Redaktion: Dies ist der Fall beim IZYFAN) und ist bei Modellen mit großem und erst recht mit sehr großem Durchmesser größer. Einige Modelle von Deckenventilatoren können bereits bei einer lichten Höhe von 20 cm zufriedenstellend funktionieren. Sie eignen sich daher besonders gut für Räume mit einer Deckenhöhe von 2,50 m (Anmerkung der Redaktion: Dies ist der Fall bei den Modellen SAMARAT).
- Luftumwälzer an der Decke müssen vertikal in einer Höhe angebracht sein, in der sie keine Gefahr für die Insassen darstellen; dies entspricht in der Regel einer Drehebene, die mehr als 2,30 m über dem fertigen Fußboden liegt;
- In Räumen mit sehr hohen Decken, aber geringen Abmessungen, insbesondere im Wohnbereich (z. B. doppelte Höhe oder Höhe unter dem Dachboden eines Zwischengeschosses), sollten die Stangen der Luftumwälzer so angepasst werden, dass die Rotationsebene nicht mehr als 3,0 m über dem Boden liegt, sofern die Luftumwälzer einen geringen Durchmesser haben;
- „Komfortfläche“ (die die Fläche darstellt, für die der Luftumwälzer an der Decke eine Luftgeschwindigkeit über dem Insassen von plus 0,5 m/sec garantiert) mindestens 2,27 x (D/132)^2 m2 . wobei D der Durchmesser des Ventilators ist (die Fläche, die direkt vom Ventilator überstrichen wird) ;
- Schallleistung von maximal 45dB(A) bei der höchsten Geschwindigkeit und Schallleistung von maximal 35dB(A) bei der niedrigsten Geschwindigkeit;
- Effizienz des Luftumwälzers: >500 m3 /Wh bei minimaler Drehzahl und >140 m3 /Wh bei maximaler Drehzahl. Gleichstrom-BAPs werden wesentlich höhere Wirkungsgrade aufweisen;
- Beleuchtung: LED-kompatibel mit Farbtemperatur < 5400K oder keine Beleuchtung.
- Befestigung: Kugelgelenk (+Rohr) für die Befestigung zwischen der Deckenhalterung und der Motor-/Stangengruppe;
- Sicherheitssystem (Installation in Erdbebenzone 5): 3. separater Befestigungspunkt (Sicherheitsgeschirr)
- 10 Jahre Garantie auf den Motor (einige Modelle haben eine lebenslange Garantie)“.
Schlussfolgerung: Es lässt sich feststellen, dass das Luftumwälzer-Modell IZYFAN (Durchmesser 152 cm) alle im BRISE-Bericht geforderten Kriterien erfüllt.
Für Flächen mit einer geringen Deckenhöhe (2,50 m) erfüllt der bündig montierte Deckenventilator SAMARAT (Durchmesser 132 cm) ebenfalls die im BRISE-Bericht hervorgehobenen Anforderungen.
