Izyfan (diam 152)
Le brasseur d’air de plafond silencieux et de qualité.
Avec rotule, 12 à 25 cm sous pales (selon tige)
Performant & économique
Le Brasseur d’air de plafond à la fois silencieux et économique avec d’excellentes performances en termes de vitesse d’air grâce à des pales profilés et sa rotule intégrée*.
Débit d’air très élevé :
- Pales profilées en ABS de diamètre 152 cm pouvant couvrir une surface au sol entre 12 et 13m2.
- Débit d’air de 13 226m3/h
- Rotule intégrée permettant une amélioration de la vitesse d’air sous sa périphérie de + ou- 20%
- Efficacité énergétique : 360 à 1370 W/m3h
Moteur DC sans balais (Brushless) :
- Le moteur DC permet une inversion du sens de rotation des pales donc un fonctionnement en confort d’hiver (déstratifictation).
- Le moteur DC est sans balais et permet de limiter le niveau sonore du brasseur d’air.
Economique :
Les performances de l’Izyfan permettent de limiter le nombre de brasseurs d’air vs des brasseurs d’air de tailles inférieure de diamêtre 90, 120, 132cm. Idéal pour de bâtiments publics ou des établissements scolaires.
*La rotule permet de corriger la pente si nécessaire (plafond rampant). Tiges de 12 et 25 cm de série.

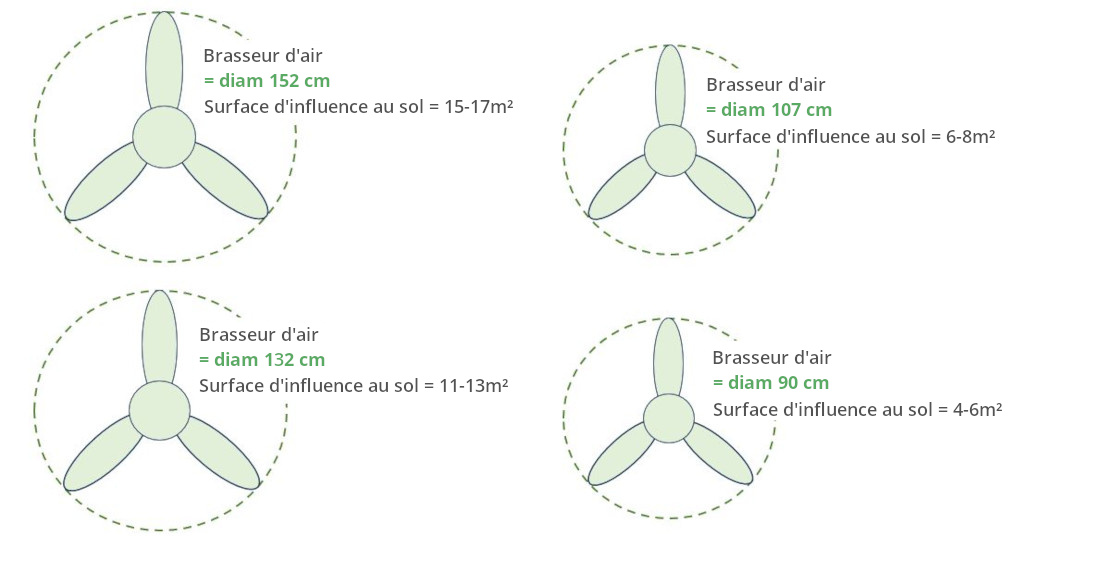

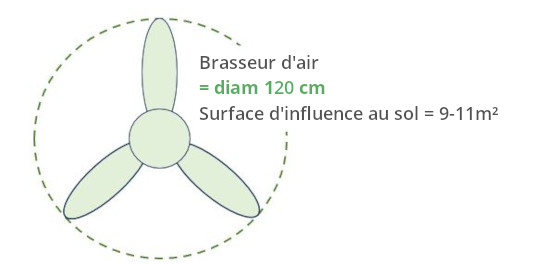

Influence de la taille des pales
| (Samarat) | (Izyfan) | |||
| Diamètre des pales | 90 cm | 122 cm | 132 cm | 152 cm |
| Surface d’influence | 4,94 m2 | 8,69 m2 | 10,18 m2 | 13,5 m2 |
Sens de rotation
L’inversion du sens de rotation est bien entendu possible (moteur DC) afin de bénéficier des bienfaits du ventilateur de plafond en mode confort d’été (rafraichissement) et en confort d’hiver (diffusion de la chaleur accumulée au plafond).

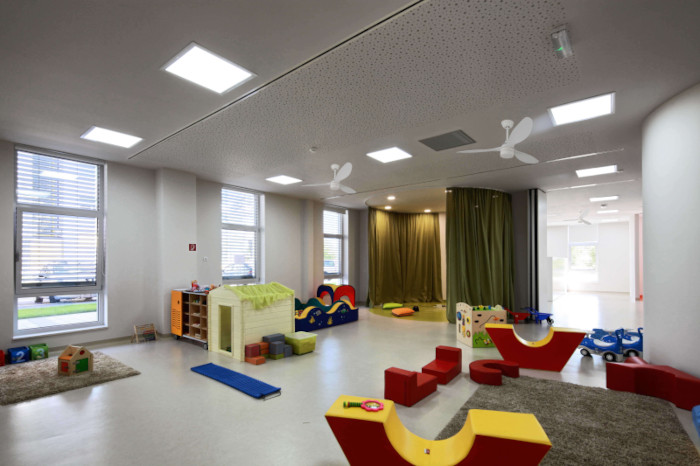

Crèche avec Izyfan

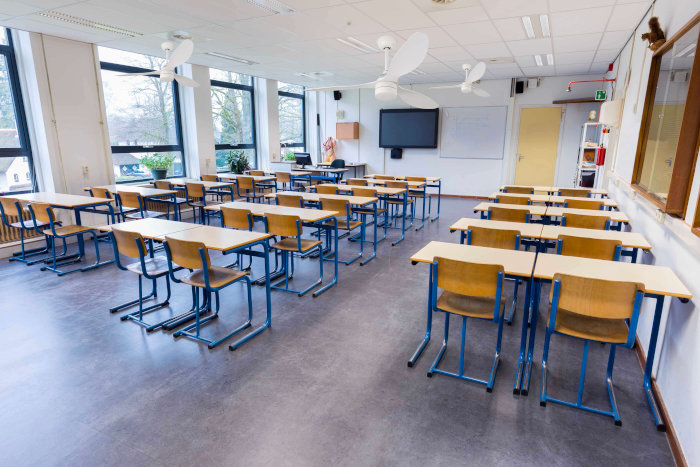

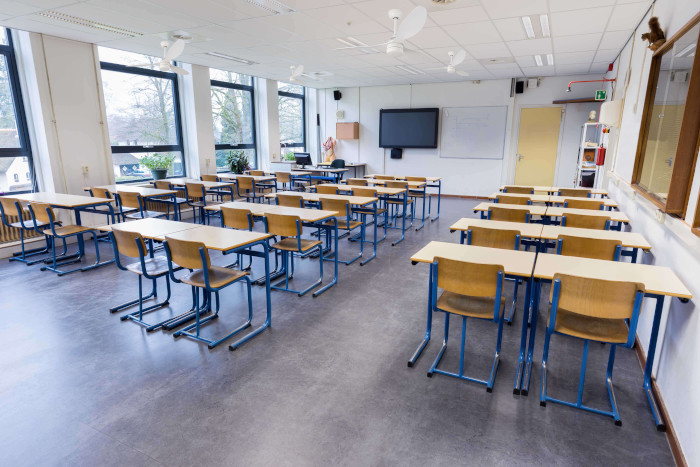

Salle de classe avec brasseurs d’air Izyfan

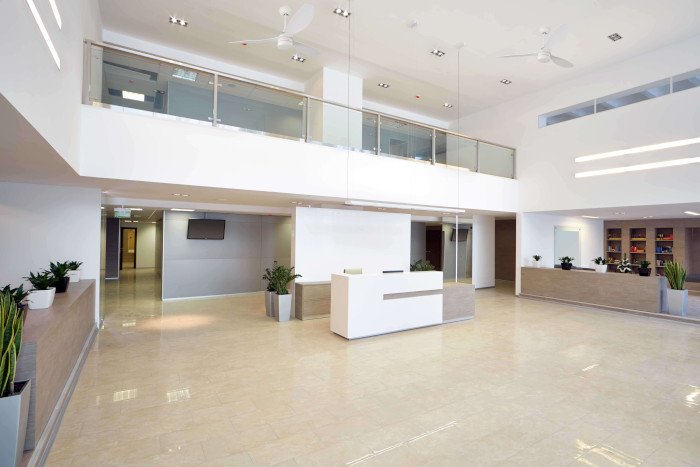

Brasseur d’air Izyfan dans le secteur tertiaire
Groupe scolaire de Castillon du Gard
Caractéristiques techniques
Hauteur : 30 cm
Diamètre : 90 / 107 / 132 / 152 cm
Matériaux des pales :
– ABS (Acrylonitrile Butadiène Styrène) en diamètre 90 / 107 / 132 / 152 cm
– Bois clair ou foncé en diamètre 1320 mm
Poids : 5,8 kg
Moteur : DC (courant continu) Brushless (sans balai)
Coloris : blanc mat
Lumière Led : en option
Volume d’air brassé : 13 226 m3/h
Efficacité énergétique : 360 à 1370 W/m3h
Consommation : de 5,4 à 36,7 watts (à vitesse maxi)
Télécommande* : RF 6 vitesses
Volume sonore : de 31,6 à 42.9 db (puissance acoustique)
Efficacité énergétique : de 360,38 à 1370,2 m3/Wh
Garantie (pièces) : à vie
*Locaux équipés de plusieurs brasseurs d’air (le cas échéant) :
Afin de permettre une bonne synchronisation des télécommandes, chaque local comprenant plusieurs brasseurs d’air sera équipé soit d’un disjoncteur, d’un fusible, d’un interrupteur ou d’une boite de dérivation dédié à l’ensemble des brasseurs d’air de ce même local.
Télécommandes RF
Télécommande standard
Télécommande murale en option (piles ou 220 volts)
- Jusqu’à 6 ventilateurs peuvent être pilotés par une télécommande, sur une surface maximale de 50 m2. Au delà de 50 m2 et / ou 6 brasseurs d’air, il est conseillé d’opter pour une deuxième télécommande.
- 2 télécommandes possibles par ventilateur
- Asservissement à un interrupteur d’éclairage possible (mémorisation de la dernière vitesse sélectionnée)
Lumière LED en Option
Longueur de tiges en fonction de la hauteur sous plafond
Possibilité d’avoir 2 longueurs de tiges 12 & 25 cm.
- Courte 12 cm pour les plafonds bas (épaisseur sous pales 23 cm).
- Moyenne 25 cm pour les plafonds plus haut ou en pente (épaisseur sous pales 23 cm).
D’autres longueurs de tiges sont disponibles (option) :
- 30 à 40 cm extensible et inclinable.
- 20 à 30 cm extensible et non inclinable.
- 30 à 40 cm extensible et non inclinable.
- 40 à 60 cm extensible et non inclinable.
- 60 à 90 cm extensible et non inclinable.
- 90 à 110 cm extensible et non inclinable.
Valorisé dans la RE2020
Les brasseurs d’air sont un moyen simple et économique de réduire l’inconfort en été. Ils sont fortement valorisés dans la RE2020 (confort d’été).
En zone H3 et H2D les brasseurs d’air sont quasiment incontournables pour que le bâtiment soit certifié RE2020.
Recommandations du rapport BRISE (page 59) concernant les caractéristiques techniques d’un brasseur d’air de plafond
Extrait du rapport BRISE
« Afin de garantir les performances globales des brasseurs d’air plafonniers (BAP) et la durabilité de celles-ci, leur sélection devrait satisfaire simultanément les exigences courantes pour les petits modèles (diamètre inférieur à 1,80 m):
- Diamètre de 132 cm minimum
- 3 vitesses de fonctionnement minimum (les brasseurs d’air de plafond à DC en ont généralement 5 ou 6)
- Puissance maximale des moteurs ≤ 70W pour les modèles de brasseur d’air de plafond à AC et ≤ 30 W pour les modèles à DC (il faudra privilégier, bien sûr, les moteurs DC) pour les modèles de diamètre ≤ 180 cm. Pour les diamètres supérieurs, seul le critère d’efficacité en Wh/m3 devra être respecté ;
- Puissance appelée à l’arrêt < 0,2W;
- Calepinage soigné (voir partie 7 et 9) des brasseurs d’Air tenant compte de contraintes diverses dont nous rappelons ici quelques points essentiels :
- implantation à une distance du plafond (hauteur libre) correspondant aux recommandations du fabricant. Cette hauteur libre doit permettre aux pales de bénéficier d’un espace permettant une aspiration efficace de l’air au-dessus du plan de rotation, c’est à dire un écoulement avec de faibles pertes de charge et sans turbulences et donc un soufflage descendant important. Cette hauteur libre est généralement de 30 cm pour les brasseurs d’air plafonniers de faible ou moyen diamètre (moins de 1,60 m) (NDLR c’est le cas de l’IZYFAN) et elle est plus importante pour les modèles de grands et, a fortiori, de très grands diamètres. Certains modèles de brasseur d’air permettent un fonctionnement satisfaisant avec une hauteur libre de 20 cm. Ils sont alors particulièrement bien adaptés au espaces de 2,50 m de hauteur sous plafond; (NDLR c’est le cas des modèles SAMARAT)
- les brasseurs d’air plafonniers sont implantés verticalement à une hauteur telle qu’ils ne présentent pas de risque pour les occupants, ce qui correspond en général à un plan de rotation à plus de 2,30 m du sol fini;
- dans les locaux à très grande hauteur sous plafond mais de dimensions modestes, notamment dans le secteur résidentiel (par exemple double hauteur ou hauteur sous rampant d’une mezzanine), on aura soin d’adapter les tiges de support des brasseurs d’air pour éviter que le plan de rotation soit à plus de 3,0 m du niveau du sol, dans la mesure ou le diamètre des brasseurs d’air sera de dimension modeste ;
- « Surface de confort » (qui représente la surface pour laquelle le brasseur d’air de plafond garantit une vitesse d’air sur l’occupant de plus 0,5m/seconde) minimale de 2,27 x (D/132)^2 m2 . D étant le diamètre du brasseur d’air (surface directement balayée par celui-ci);
- Puissance acoustique de 45dB(A) maximum pour la vitesse maximale et puissance acoustique de 35dB(A) maximum pour la vitesse la plus faible.;
- Efficacité du brasseurs d’air plafond : >500 m3 /Wh à vitesse minimale et >140 m3 /Wh à vitesse maximale. Les BAP à courant continu auront des efficacités bien plus élevées;
- Éclairage: compatible LEDs avec température de couleur < 5400K ou pas d’éclairage.
- Fixation: rotule (+tube) de fixation obligatoire entre le support plafond et le groupe moteur/pâles;
- Système de sécurité (installation en zone sismique 5): 3e point de fixation dissocié (harnais de sécurité);
- Garantie de 10 ans sur le moteur (certains modèles sont garantis à vie). »
Conclusion : On constate que le modèle de brasseur d’air IZYFAN (diamètre 152 cm) répond à tous les critères demandés par le rapport BRISE.
Pour les surfaces avec une faible hauteur de plafond (2m50), les brasseurs d’air affleurants SAMARAT (diamètre 132 cm) répondent également aux exigences mises en avant dans le rapport BRISE.
Nous avons également rédigé un guide gratuit et téléchargeable sur le dimensionnement et le calepinage des brasseurs d’air que vous pourrez retrouvez ici :
