Izyfan (diam 152)
De stille plafondventilator van hoge kwaliteit.
Met kogelgewricht, 12 tot 25 cm onder bladen (afhankelijk van steel)
Krachtig en zuinig
De stille, zuinige plafondventilator met uitstekende luchtsnelheid dankzij de geprofileerde bladen en geïntegreerde zwenk*.
Zeer hoge luchtstroom :
- Geprofileerde ABS bladen met een diameter van 152 cm voor een vloeroppervlak van 12 tot 13 m2.
- Luchtstroom van 13 226m3/h
- Geïntegreerd kogelgewricht om de luchtsnelheid onder de omtrek met +/- 20% te verbeteren.
- Energie-efficiëntie: 360 tot 1370 W/m3h
Borstelloze gelijkstroommotor (DC-motor) :
- De gelijkstroommotor keert de draairichting van de lamellen om, wat wintercomfort (destratificatie) mogelijk maakt.
- De borstelloze gelijkstroommotor vermindert het geluidsniveau van de plafondventilator.
Zuinig :
Dankzij de prestaties van de Izyfan kan het aantal luchtroosters beperkt worden tot kleinere plafondluchtroosters met een diameter van 90, 120 en 132 cm. Ideaal voor openbare gebouwen of scholen.
*Door het kogelgewricht kan de helling indien nodig worden gecorrigeerd (schuin plafond). Standaard 12 en 25 cm stangen.

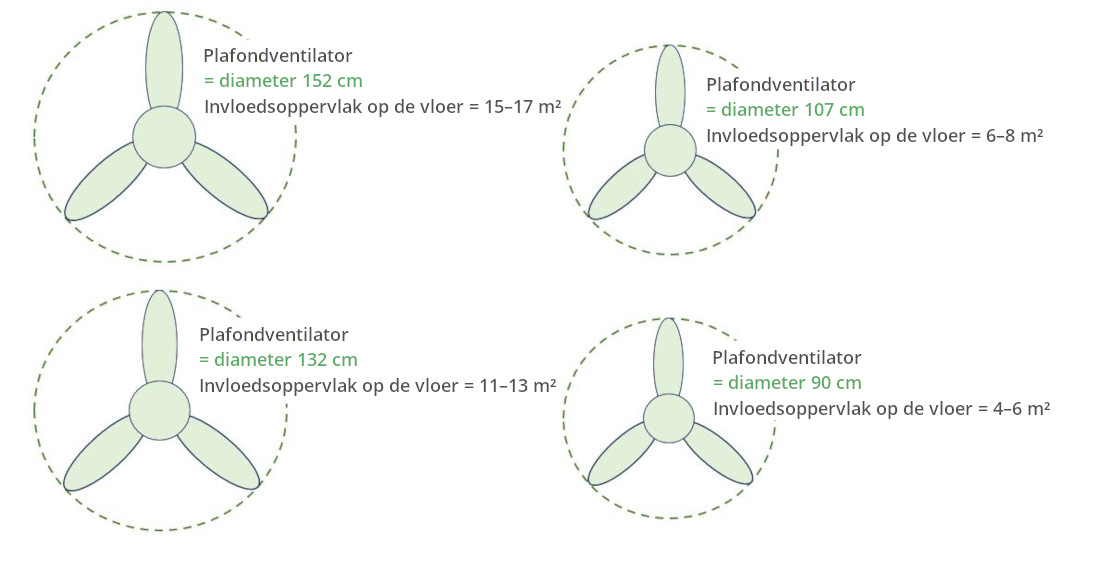

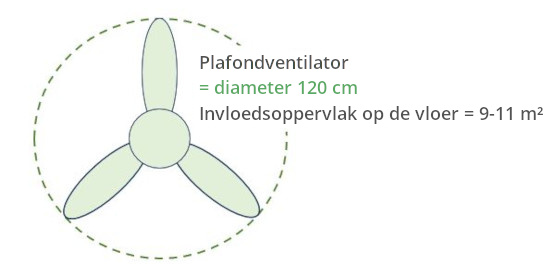

Invloed van bladgrootte
| (Samarat) | (Izyfan) | |||
| Diameter blad | 90 cm | 122 cm | 132 cm | 152 cm |
| Beïnvloedingsgebied | 4,94 m2 | 8,69 m2 | 10,18 m2 | 13,5 m2 |
Rotatierichting
De draairichting kan natuurlijk worden omgekeerd (gelijkstroommotor), zodat je kunt genieten van de voordelen van de plafondventilator in de zomer comfortmodus (koelen) en in de winter comfortmodus (verspreiden van warmte die zich in het plafond ophoopt).
Kinderbed met Izyfan
Klaslokaal met Izyfan plafondventilatoren
Izyfan plafondventilator in de tertiaire sector
Castillon du Gard schoolgroep
Technische specificaties
Hoogte: 30 cm
Diameter: 90 / 107 / 132 / 152 cm
Materiaal blad :
– ABS (Acrylonitril Butadieen Styreen) in diameters van 90 / 107 / 132 / 152 cm
– Licht of donker hout in diameters van 1320 mm
Gewicht: 5,8 kg
Motor: DC (gelijkstroom) borstelloos
Kleur: mat wit
Led-licht: optioneel
Volume gemengde lucht: 13 226 m3/h
Energie-efficiëntie: 360 tot 1370 W/m3h
Stroomverbruik: 5,4 tot 36,7 watt (bij maximale snelheid)
Afstandsbediening*: RF 6 snelheden
Geluidsvolume: van 31,6 tot 42,9 db (akoestisch vermogen)
Energie-efficiëntie: van 360,38 tot 1370,2 m3/Wh
Garantie (onderdelen): levenslang
*Kamers met meerdere plafondventilatoren (indien van toepassing):
Om ervoor te zorgen dat de afstandsbedieningen goed worden gesynchroniseerd, wordt elke kamer met meerdere plafondventilatoren uitgerust met een stroomonderbreker, een zekering, een schakelaar of een verdeeldoos voor alle plafondventilatoren in dezelfde kamer.
RF-afstandsbedieningen
Standaard afstandsbediening
Optionele afstandsbediening voor wandmontage (batterijen of 220 volt)
- Je kunt maximaal 6 ventilatoren bedienen met één afstandsbediening, voor een oppervlakte van maximaal 50 m2. Voor meer dan 50 m2 en/of 6 plafondventilatoren raden we je aan te kiezen voor een tweede afstandsbediening.
- 2 afstandsbedieningen mogelijk per ventilator
- Kan worden bediend met een lichtschakelaar (laatst geselecteerde snelheid opgeslagen)
Optioneel LED-licht
Lengte van stangen afhankelijk van plafondhoogte
Verkrijgbaar in 2 steellengtes van 12 & 25 cm.
- Kort 12 cm voor lage plafonds (dikte onder bladen 23 cm).
- Gemiddeld 25 cm voor hogere of schuine plafonds (dikte onder bladen 23 cm).
Andere stanglengtes zijn verkrijgbaar (optie):
- 30 tot 40 cm uitschuifbaar en liggend.
- 20 tot 30 cm uitschuifbaar en niet-verend.
- 30 tot 40 cm uitschuifbaar en niet-verend.
- 40 tot 60 cm uitschuifbaar en niet-verend.
- 60 tot 90 cm uitschuifbaar en niet-verend.
- 90 tot 110 cm uitschuifbaar en niet-verend.
Gewaardeerd in RE2020
Ventilatoren zijn een eenvoudige en economische manier om ongemak in de zomer te verminderen. Ze worden zeer gewaardeerd in RE2020 (zomercomfort).
In zones H3 en H2D zijn plafondventilatoren vrijwel onmisbaar als het gebouw RE2020 gecertificeerd moet worden.
Aanbevelingen uit het BRISE-rapport (pagina 59) met betrekking tot de technische kenmerken van een plafondventilator
Uittreksel uit het BRISE-rapport
“Om de algehele prestaties en duurzaamheid van plafondventilatoren (BAP) te garanderen, moet hun selectie tegelijkertijd voldoen aan de huidige eisen voor kleine modellen (diameter minder dan 1,80 m):
- Minimumdiameter van 132 cm
- 3 minimale werksnelheden (DC plafondventilatoren hebben over het algemeen 5 of 6)
- Maximaal motorvermogen ≤ 70 W voor AC plafondventilatormodellen en ≤ 30 W voor DC-modellen (DC-motoren verdienen uiteraard de voorkeur) voor modellen met een diameter ≤ 180 cm. Voor grotere diameters hoeft alleen te worden voldaan aan het Wh/m3 efficiëntiecriterium;
- Stroomverbruik bij stilstand < 0,2 W;
- Zorgvuldige lay-out (zie secties 7 en 9) van de plafondventilatoren, rekening houdend met verschillende beperkingen, waarvan er hieronder enkele worden opgesomd:
- installatie op een afstand van het plafond (vrije hoogte) die overeenkomt met de aanbevelingen van de fabrikant. Deze vrije hoogte moet ervoor zorgen dat de schoepen kunnen profiteren van een ruimte waarin de lucht efficiënt kan worden aangezogen boven het rotatievlak, d.w.z. een stroming met lage drukverliezen en zonder turbulentie, en dus een hoge neerwaartse luchtstroom. Deze vrije hoogte is meestal 30 cm voor plafondventilatoren met een kleine of middelgrote diameter (minder dan 1,60 m). (Noot van de redactie: dit is het geval voor de IZYFAN) en is belangrijker voor modellen met grote en, a fortiori, zeer grote diameters. Sommige modellen luchtblazers werken naar tevredenheid met een vrije hoogte van 20 cm. Ze zijn bijzonder geschikt voor ruimtes met een plafondhoogte van 2,50 m (noot van de redactie: dit is het geval voor de SAMARAT-modellen).
- Plafondventilatoren worden verticaal geïnstalleerd op een hoogte die geen risico vormt voor de bewoners, wat over het algemeen overeenkomt met een rotatievlak meer dan 2,30 m boven de afgewerkte vloer;
- In ruimtes met zeer hoge plafonds maar bescheiden afmetingen, met name in de woonsector (bijv. dubbele hoogte of hoogte onder een tussenvloer), moeten de draagstaven van de plafondluchtroosters zodanig worden aangepast dat het draaivlak zich niet meer dan 3,0 m boven de vloer bevindt, op voorwaarde dat de diameter van de plafondluchtroosters bescheiden is;
- “Comfortoppervlak” (d.w.z. het oppervlak waarvoor de plafondventilator een luchtsnelheid boven de bewoner garandeert van meer dan 0,5 m/seconde) van minstens 2,27 x (D/132)^2 m2 . D is de diameter van het luchtgordijn (het oppervlak dat direct door het luchtgordijn wordt bewogen);
- Maximaal geluidsvermogensniveau van 45 dB(A) bij maximale snelheid en maximaal geluidsvermogensniveau van 35 dB(A) bij laagste snelheid;
- Efficiëntie plafondventilator: >500 m3 /Wh bij minimale snelheid en >140 m3 /Wh bij maximale snelheid. Gelijkstroom-BAP’s hebben een veel hoger rendement;
- Verlichting: compatibel met LED’s met kleurtemperatuur < 5400K of geen verlichting.
- Bevestiging: kogelgewricht (+tube) vereist tussen de plafondsteun en de motor/stangassemblage;
- Veiligheidssysteem (installatie in seismische zone 5): 3e afzonderlijke bevestigingspunt (veiligheidsharnas);
- 10 jaar garantie op de motor (sommige modellen hebben levenslange garantie).“
Conclusie: Er kan worden vastgesteld dat de plafondventilator IZYFAN (diameter 152 cm) voldoet aan alle criteria die in het BRISE-rapport worden gesteld.
Voor ruimtes met een lage plafondhoogte (2,5 m) voldoen de SAMARAT inbouwluchtroosters (diameter 132 cm) ook aan de eisen van het BRISE-rapport.
We hebben ook een gratis, downloadbare gids geschreven voor de dimensionering en lay-out van plafondluchtroosters, die je hier kunt vinden:
